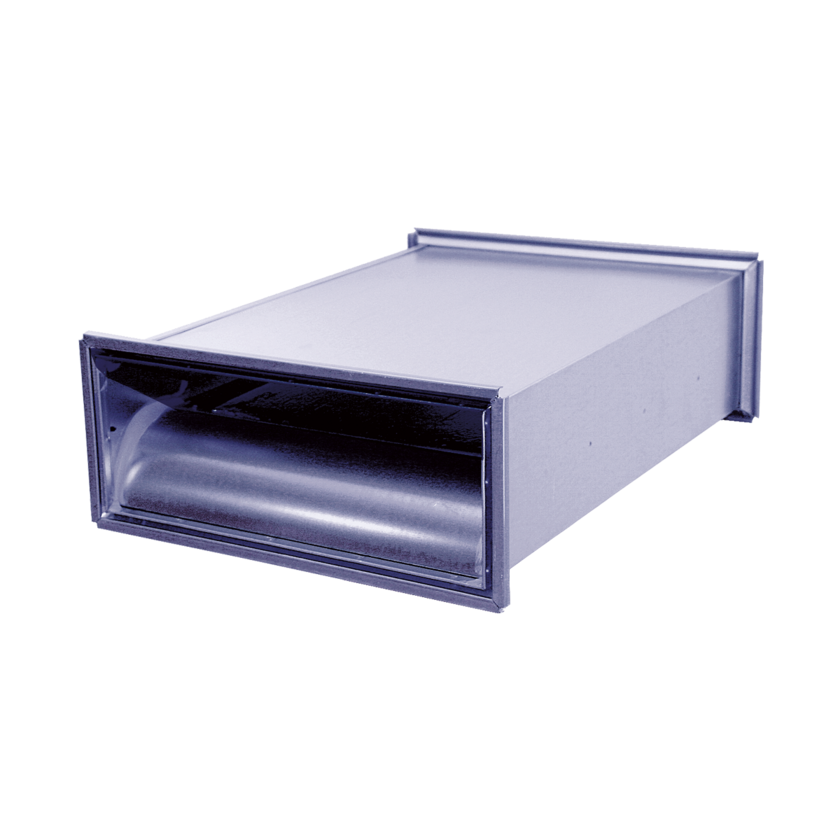

RC-LAV / RC-LAG
Egenskaber
• Rektangulær lavtbyggende lyddæmper med baffel
• Typegodkendt i tæthedsklasse C
• Lav byggehøjde og lavt trykfald
• Isoleret med fiberfri lydabsorberende materiale
• Standardstørrelser (BxH): Fra 150 x 150 til 1200 x 400 mm
• Op til 4 længder: 650/950/1250/1550 mm
Beskrivelse
• Lavtbyggende lyddæmper med baffel til rektangulære luftkanalsystemer
• Produktet opfylder tæthedsklasse C ved opfyldelse af monteringskrav.
• Lav byggehøjde til begrænsede installationshøjder, f.eks. lave lofter, skakte, smalle passager eller andre pladsbegrænsede situationer.
Produktstørrelser
• Leveres i standardbredder op til 1200 mm og standardhøjder op til 400 mm.
• Findes i op til 4 længdealternativer: 650 / 950 / 1250 / 1550 mm.
Breddealternativer (Bmin-maks) | Højde | Længdealternativer
150 … 800 | 150 | 650 / 950 / 1250 / 1550
200 … 1000 | 200 | 650 / 950 / 1250 / 1550
250 … 1000 | 250 | 650 / 950 / 1250 / 1550
300 … 1200 | 300 | 650 / 950 / 1250 / 1550
400 … 1200 | 400 | 950 / 1250 / 1550
Specialudførelser
Produktet kan bestilles i specialudførelser:
• Flangetilslutning i stedet for gejdtilslutning
• Ind- og udvendig epoxylakering
• Rustfri stålplade
• Kontakt salg ved behov for aluminium-zinkbelagt stålplade
• Kabinet, baffler og skinner af ulakeret galvaniseret stålplade.
• Isolering af vaskbar, lydabsorberende, ubrændbar mineraluld, overfladebeklædt med perforeret plade.
• Produktet er beregnet til montering i rektangulære kanaler og leveres med skydesamling (gejdtilslutning).
• Produktet kan også leveres med flangetilslutning (angives ved bestilling) og monteres derefter mod en modflange med bolt og møtrik.
• For at opfylde kravene til tæthedsklasse C skal lyddæmperen monteres i henhold til særlige krav, normalt leverandørens montageanvisning for kanalsystemet.
• Produktet må ikke kun monteres ophængt i tilslutningspunkterne.
• Ved montering skal ophængningsanordninger, der omslutter yderkappen, anvendes.
• Ved montage skal krav til lige kanalstrækning før produktet i luftstrømmens retning overholdes. Den lige strækning skal være mindst 4 × lyddæmperens tilslutningsdiameter (≥ 4 × ØD) for at de angivne lyddata er gældende.
• Se separat dokument, drift og vedligeholdelse*) for mere information om montering af produktet.
*) Drift og vedligeholdelsesinstruktioner findes i separat dokument (pdf), DV-DK / DU-SE – drift og vedligeholdelse, som kan downloades fra produktsiderne.
