S2O

Egenskaper

• Förstärkt rektangulärt ljuddämpande överluftsdon
• Avsedd för säkerhetsventilation, t.ex. förvar/häkte
• Robust konstruktion med 2 mm perforering
• Framtaget enligt kravspecifikation från kriminalvården
• Särskild fästram för säkerhet i klass 1 anläggningar medföljer
• Miljövänlig isolering med effektiv ljuddämpning
• Fiberskydd ÖFI-C finns som tillbehör för isolerade regelväggar

Beskrivning

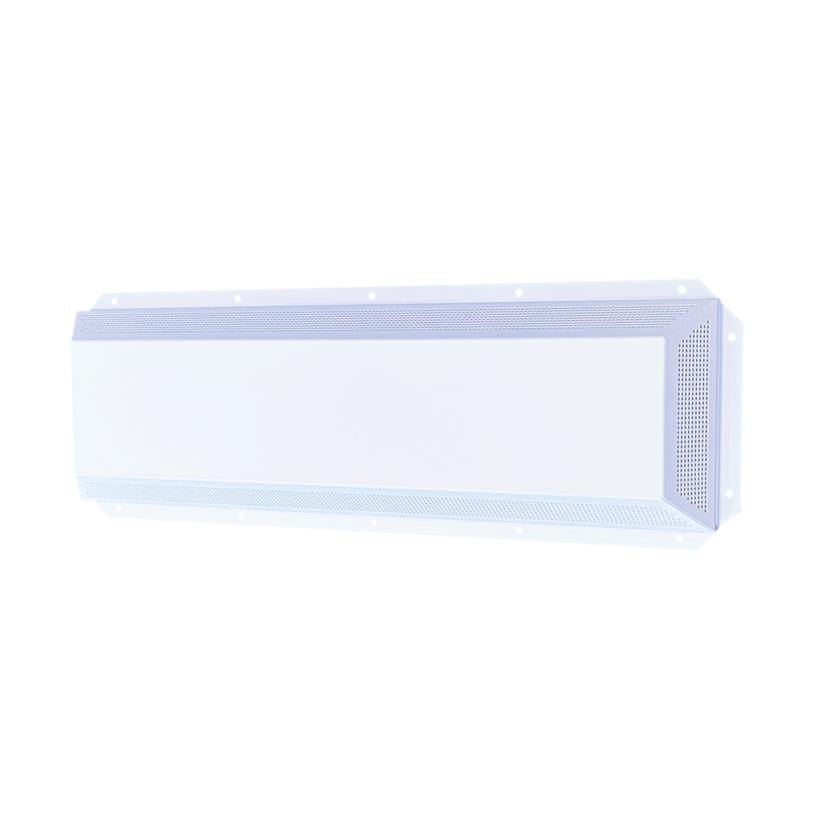

• S2Ö är ett vägg- eller takmonterat rektangulärt säkerhetsdon för överluft i t.ex. celler eller häkteslokaler där fixt montage krävs.

• Donet har en robust konstruktion med frontplåt i 2 mm perforering som standard och är särskilt lämpat för utrymmen som kräver förhöjd säkerhet där intagna vistas utan tillsyn.

• Särskild fästram för klass 1 anläggningar är inkluderad. Produkten kan installeras utan fästram i klass 2- och 3-anläggningar.

• Produkt och fästram har rektangulära proportioner och installeras i cirkulär håltagning.

• Donet är utformat för att uppfylla specialfastigheters rekommendationer och motsvarar även kriminalvårdens kravspecikation för att försvåra självskadebeteenden.

• För isolerade regelväggar finns tillbehöret ÖFI-C, ett fiberstopp för överluftsdon som förhindrar spridning av fibrer och partiklar från väggisolering i luftflödena. Till skillnad från konventionella väggenomföringar av plåt som monteras i samma syfte, medför ÖFI inte försämring av donets ljudegenskaper.

• Donet är framtaget som komplement till befintligt säkerhetssortiment med perforering på 6 mm, t ex SÖD.

• Samtliga don i serien är utformade för att uppfylla specialfastigheters rekommendationer.


Leveransform

• Produkten levereras parvis, inklusive fästramar RAM-S2Ö.

• RAM-S2Ö: Parvis monterad fästram vid högre säkerhetskrav. Ramen är ett krav för klass 1-anläggningar. För klass 2- och 3-anläggningar är ramen frivillig.



Produktstorlekar (mm)

Benämning | Frontpanel (B x H) | Håltagningsmått (Ø)

S2Ö-100 | 420 x 200 | Ø100 mm
S2Ö-125 | 670 x 200 | Ø125 mm
S2Ö-160 | 920 x 200 | Ø160 mm



Kulörer

• Pulverlackerad, vit RAL 9003 (standard)
• Produkten kan levereras i alternativa kulörer vid specialbeställning.



Tillbehör

• ÖFI-C (OFI-C): Fiberstopp för överluftsdon som förhindrar spridning av fibrer och partiklar från väggisolering.

– Flexibel genomföring för isolerade regelväggar som blockerar spridning av isolerfibrer i luftflödena.

– Påverkar inte fri area eller ljudprestanda till skillnad från plåtgenomföringar.

– Tillverkat av miljövänligt, elastiskt och flamskyddat material.

– Tillgodoser rådande rekommendationer för OVK-besiktningar.

–  Går att kombinera med följande överluftsdon: ÖLR/OLR, ÖDA/ODA*), SÖD(b)/SOD[b]*), S2Ö/S2O*), E5O

– Finns i rektangulärt utförande, ÖFI-R (OFI-R)



*) Rektangulär produkt som installeras i cirkulär håltagning.



Storlekar ÖFI-C (mm)
– Levereras i 2 storlekar för 3 olika cirkulära kanaldimensioner (Ø100-125 / Ø160).
– Finns för två olika väggtjocklekar (70 mm eller 95 mm).



Väggdjup | Håltagning (Ø) | Benämning

70 mm | Ø100 / Ø125 | OFI-C70-100-125
95 mm | Ø100 / Ø125 | OFI-C95-100-125

70 mm | Ø160 | OFI-C70-160
95 mm | Ø160 | OFI-C95-160


• S2Ö: Produkten är tillverkad i pulverlackerad stålplåt i vit RAL standardkulör, invändigt isolerad med tvättbar och ytbeklädd ljudabsorbent. Produktens isoering består av 100% återvunnet, icke allergiframkallande, hydrofobiskt material av PET-plast. Den är fri från formaldehyder och vid förbränning bildas endast koldioxid och vatten.



• RAM-S2Ö: Fästramen är tillverkad av varmförzinkad stålplåt.



• ÖFI-C: Tillverkat av miljövänligt, flamskyddat polyuretanskum. Materialet är CertiPUR och Oeko-Tex (ÖKO-Tex) certifierat


• Medföljande popnitar är avsedda att användas till hålen i donfronten och skall appliceras oavsett om ramdelen används eller inte.

• Produkten monteras parvis med (klass 1 anläggningar) eller utan fästramar (klass 2 och 3) på vardera sida om vägg över cirkulär håltagning.

• Varje ramdel (tillbehör) har förborrade hål för säkring med skruv. Ramdelarna säkras med skruv (ingår ej) via de förborrade hålen.

• Donets stomme säkras i tak eller vägg med 6 mm träskruv med flat försänkt skalle.

• Donfronten popnitas fast med 5 mm rostfria popnitar samt ytterligare erforderligt antal 6 mm träskruv med flat försänkt skalle. Popnitar ingår i leverans, övrigt montagemateriel ingår ej.

• VId installation av fiberstopp ÖFI (tillbehör) måste skyddet installeras innan montage av fästram och överluftsdon.

• Skyddets elastiska egenskaper gör att det enkelt pressas in kring håltagningen i regelväggen.
