AQUATiQ-OA

Behovsstyrda lösningar
• Baffeln kan med fördel inkluderas i Klimatbyråns system för enklare behovsstyrda lösningar ControlAir BAS, alternativt ingå i både stand-alone VAV-lösningar eller tredjepartslösningar med överordnad styr. För närmare information, se separat dokument Projekteringsguide
ControlAir BAS.
• Produkten finns även i version AQUATiQ-OA för hybrida lösningar som komponent i Klimatbyrans DCV-system ControlAir SYS, kontakta säljare för mer information.

Materialval och ytbehandling
• Pulverlackerad finish.

Storlekar (mm)
AQUATiQ-OAS (OptimAir-OAS), lågbyggande variant:
• Levereras i 4 längdalternativ: 1200/1800/2400/3000.
• Levereras med enkel kortsidesanslutning Ø100.

AQUATiQ-OAL (OptimAir-OAL), högkapacitetsvariant:
• Levereras i 5 olika längder: 600/1200/1800/2400/3000 mm.

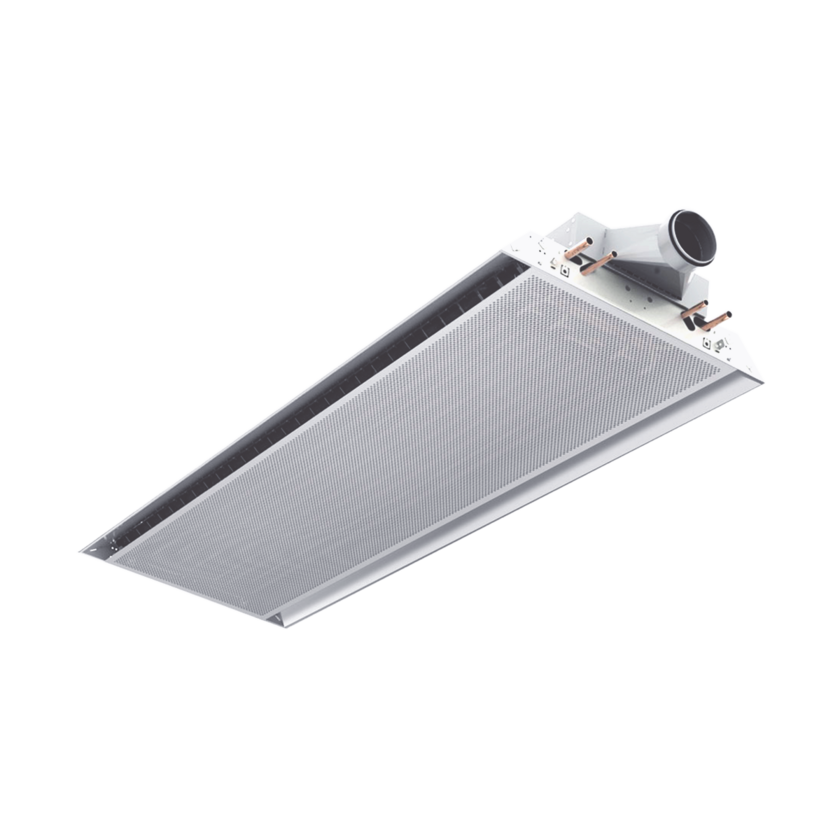

• Kan levereras med enkel kortsidesanslutning Ø125 eller Ø160 mm.

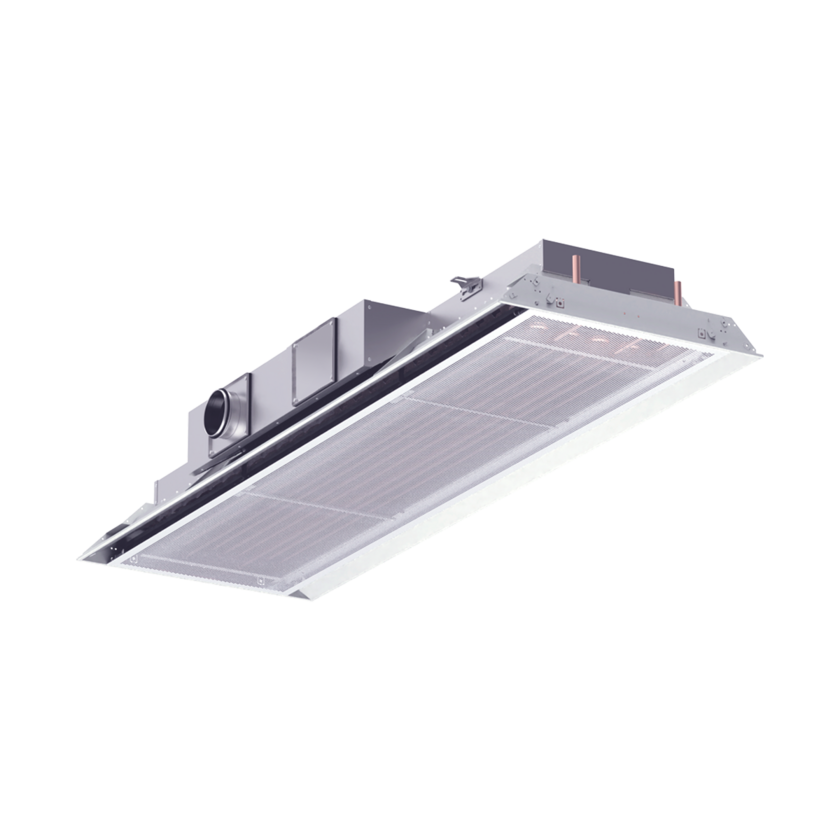

• Kan levereras med enkel eller dubbel långsidesanslutning: 1x Ø100 / 1x Ø125 / 2x Ø100 / 2x Ø125.

Strömförsörjning – multiregulator QTRL:
– IPS: Inbyggt spänningsaggregat för 230V matning.
– Utan spänningsaggregat, 24V DC, kräver extern trafo.
– Utan spänningsaggregat, 24V AC, kräver extern trafo.

Givarmodul:
– Utan modul
– Tak, Inbyggd i produktens frontplåt
– Extern, väggmonterad

Funktionsmöjligheter
• Ekonomifunktion medför energibesparing genom minskat luftflöde vid frånvaro. I produktens regulator kan tre olika flöden ställas in:
– Energiflöde.
– Minflöde.
– Maxflöde.

• Produkten har stöd för olika givarmoduler. Antingen integrerat i produkten, alternativt externt monterad variant.

• I kombination med systemets övriga komponenter och ett komplett utbud av tillbehör kan produkterna konfigureras för att ingå i en mängd olika systemlösningar med höga krav på behovsstyrd klimat- och luftflödesreglering med behov för övervakning.

• Extern börvärdesomställning är möjlig via överordnat BMS om applikationen medger det.

• Flödesbalansering kan ske autonomt mellan rumsenheter och balanseringsspjäll från LOGiQ-serien.

• Summering och balansering kan ske autonomt genom sk Dynamic Chain Sum (DCS) och Dynamic Chain Offset (DCO) utan behov av överordnat system. Med DCS och DCO kan realtidsflöden i flera AQUATiQ-bafflar summeras via analog signal och det totala flödet balanseras med ett LOGiQ-CS spjäll.

Konfigurationsalternativ
• Kylbaffel för kyla eller klimatbaffel för kyla och värme.
• Valbart vattenanslutning för bafflar med kortsidesanslutning för luft:
– Samma sida som luftkanalen eller motsatt sida i förhållande till luftkanalanslutningen.
• Valbara toppmatade vattenanslutningar för bafflar med långsidesanslutning för luft:
– Vänster eller höger kortsida i förhållande till luftkanalanslutningen.
• Finns i utföranden med 1 eller 2 kylvattenkretsar.
• Justerbara dyslister, 7 olika lägen, 1 per sida längs med baffeln.

Se produktblad för detaljerad information.

Tillval – montage

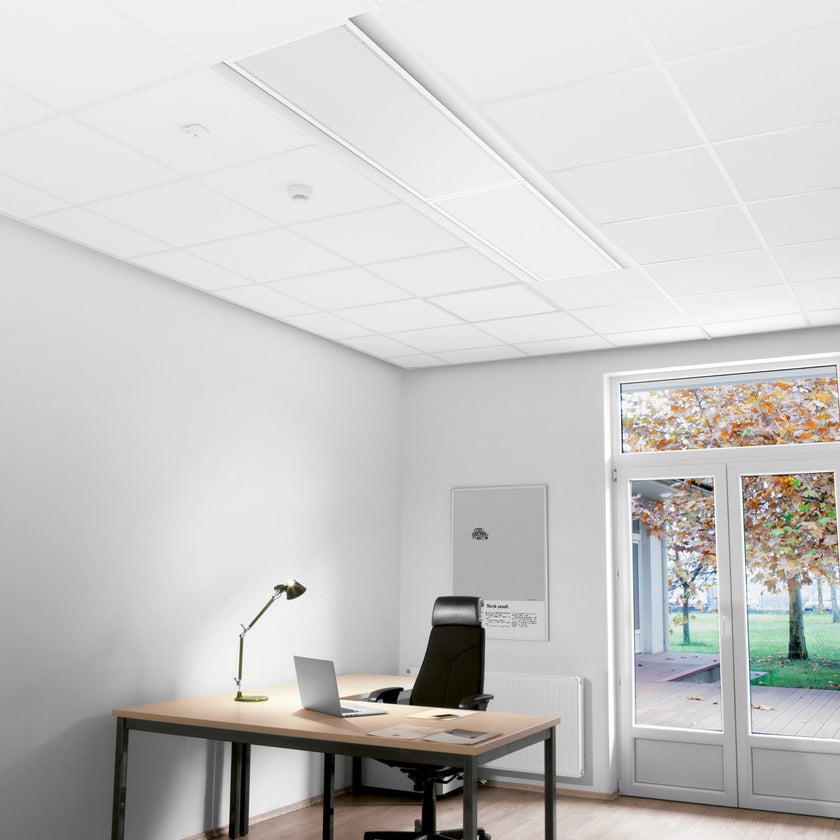

• Produktvarianter i standardutförande levereras för montage i undertaksbärverk / modultaksystem 600x60 0mm.
• För frihängande montage finns coandaram som tillval.
• För montage i fast undertak finns gipsram som tillval.

Systemtillbehör
• Produkten har stöd för anslutning av tillbehör, antingen via plint på regulatorkortet eller via enhetens kommunikationsbus. Detta ger möjlighet till anslutning av externa givare, t ex närvaro-, temperatur-, CO₂-givare och fönsterkontakt.
• Klimatbyrån erbjuder ett flertal tillbehör för både rum- och systemapplikationer, t ex närvarogivare med 360° detektering (separat tillbehör).
• För produkter där regulatorn är integrerad i produkten finns även tillval för integrerad temperatur- fukt- och närvarodetektion. Motsvarande tillbehör finns även i utförande för vägginstallation.

Andra systemkomponenter

• Med Klimatbyråns GATE (gateway) kan systemen tryck- och temperaturoptimeras vilket säkerställer låg driftkostnad och låga ljudnivåer.
• I kombination med Klimatbyråns SCADA system VIEW erbjuder systemet optimal användarvänlighet och möjliggör övervakning av inomhusklimatet. VIEW erbjuder ett lättöverskådligt gränsnitt och finns i både webbaserad version och som lokalt installerad applikation för PC.
• I systemet ingår också LOGiQ, en serie kanalprodukter för komfortventilation. LOGiQ-produkterna konfigureras för att ingå i en mängd olika systemlösningar med höga krav på inomhusklimat och behov av övervakning.

Separata tillbehör
Produkten kan levereras med ett antal tillbehör för installation i både VAV-lösningar av stand-alone typ och överordnad styr:

Injusteringsspjäll med mätskena typ:
– injusteringsspjäll typ ZMC.
– VAV/CAV-spjäll typ BASiQ.

Vridspjäll med genomsläpp i minflöde för lägre ljudnivåer än konventionella spjäll:
– SPD

Rak reglerventil för temiska ställdon:
– SYS-SV-DN12 (DN15)
– SYS-SV-DN15 (DN12)

Termiskt ställdon, 24V on/off:
– SYS-ST-NC (normally closed)
– SYS-ST-NO (normally open)

Ventiladaptrar i flera utföranden: VA 54, VA 78, VA 80.

• Apparathus och kanalanslutning  av varmförzinkad stålplåt med gummipackning av EPDM gummi.

• Synliga delar; hölje, ram och perforerat frontgaller av stålplåt, pulverlackerade  i vit RAL standardkulör. Andra kulörer kan erhållas.

• Batteri av kopparrör med lameller av aluminium.

• Plastdetaljer av Polyeten.

• För närmare information om standardmaterial och kulörer, se separat dokument Produktspecifikation som kan laddas ner från vår hemsida.

• Följande information är endast en övergripande sammanfattning av montage, installation och injustering. Se alltid produktens drift- och underhålls-dokumentation för detaljerade installationsanvisningar, inklusive injustering, justering av dyslister och inställningsalternativ för Airflex luftriktare.

• Produkten ansluts till cirkulär ventilationskanal. Anslutning till rakt monterad flexibel slang är möjligt men rekommenderas inte.

• Värme- och kylvattenrör monteras av rörentreprenör.

• Enheten levereras med 4 fabriksmonterade upphängningsbeslag för pendlar (ett i varje hörn). Beslag med pendel kan justeras separat i fyra riktningar.

• Produkten kan även monteras nedpendlad med hjälp av gängstång.

• Försiktighet skall iaktas så skador på kyl/värmebatteriet inte uppkommer vid åtdragning av ventiler och kopplingar. För att undvika detta skall man alltid använda lämplig skruvnyckel och mothåll.

• Vid montage bör utrymme reserveras för öppning av frontgaller samt åtkomst av apparaten för rengöring, inspektion och service.

• För att kunna justera drivtrycket bör produkten föregås av ett injusteringsspjäll monterat i kanal före inloppsstos, t ex ZMC eller SPD, dock ej spjäll av iristyp.

• Vid montage av spjället bör krav på föregående raksträcka beaktas, se det specifika spjällets dokumentation för detaljerad information.

• Tilluftsflödet, q (l/s alt. m³/h) kontrolleras genom mätning av drivtrycket P (Pa) i valfri dysa över dyslisterna eller över mätprofilen i injusteringsspjället. När föreskrivet drivtryck uppmätts har angivet luftflöde uppnåtts.

• För beräkning används k-faktor för det valda spjället (se separat dokumentation för det spjäll som kommer att nyttjas vid injusteringen) insatt i k-faktorformel enligt tabell i produktens drift- och underhållsdokument (DU).

• Vid beställning med styrkomponenter, levereras produkten internt färdigkopplad från fabrik. Se separat dokumentation beroende på aktuellt tillval avseende inkoppling, driftssättning och handhavande av el- och styr.
